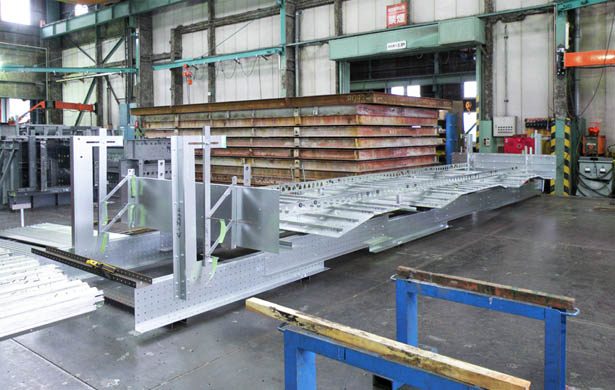

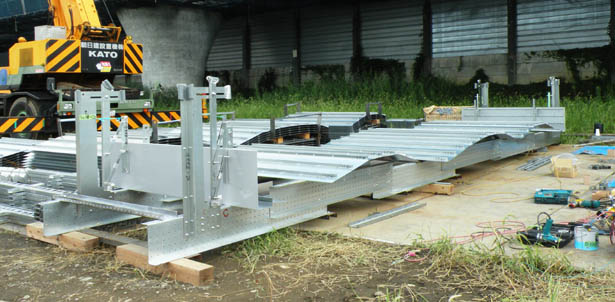

代表的な1パネルを工場で仮組する。

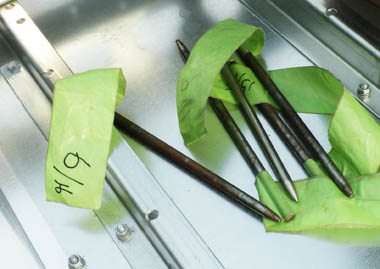

ガイドピンを使用して精度高く組み立てる

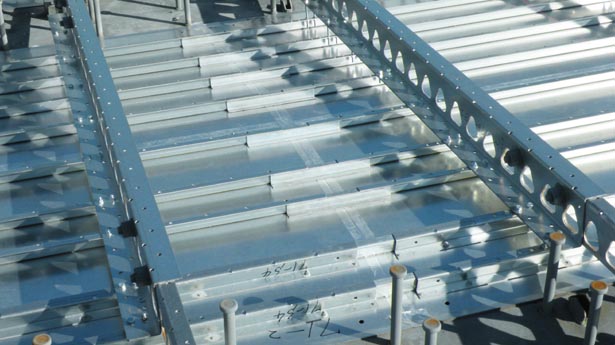

ガイドピンの使用してパネル長さを精度高く決める。

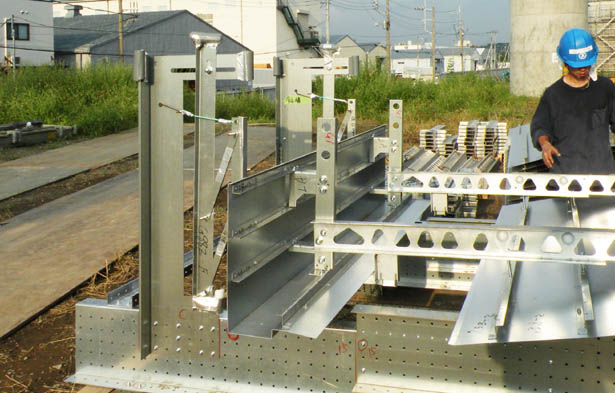

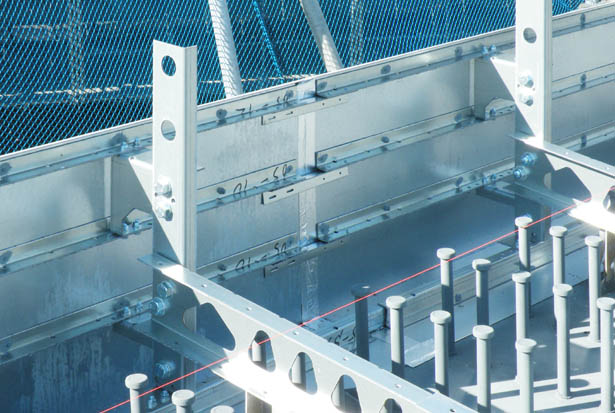

床版の横断勾配の変化より、側面パネルを斜に傾けて設置する。
ガイドは+12％から-12％まで対応する。

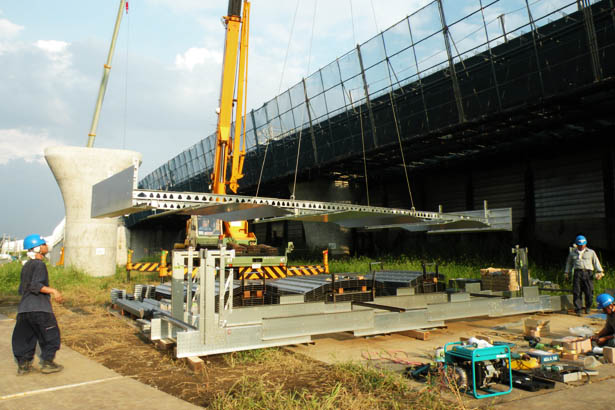

このまま架設したり、ヤードにストックしたりする。
組み立ては場所は平らである必要はない。斜面や桁の上でも可能である。

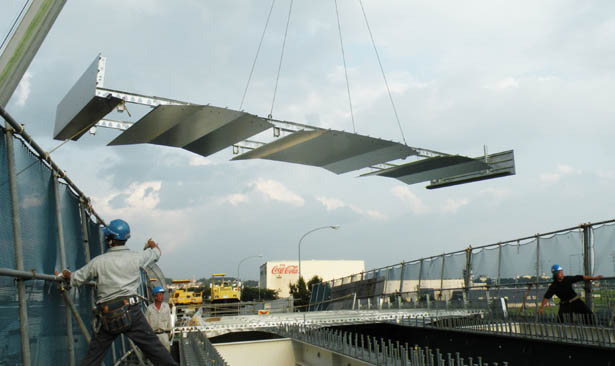

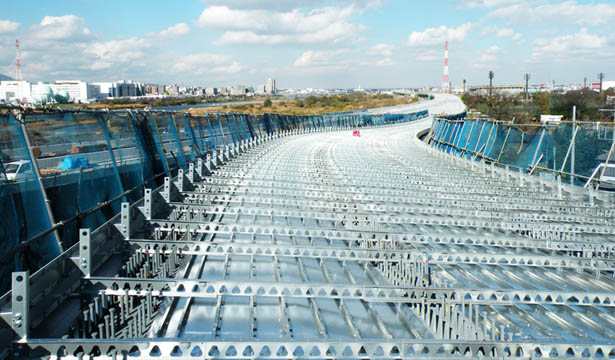

パネルの架設は必要に応じて人数を増やすことで、枚数はコントロール出来る。一日10パネルを組み立てて設置することも可能。

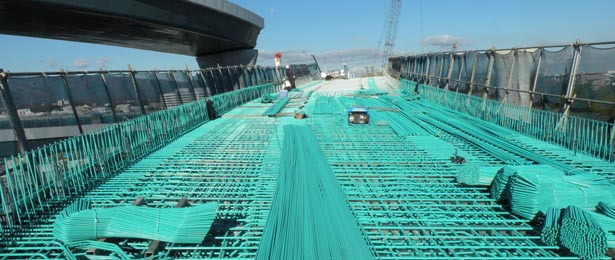

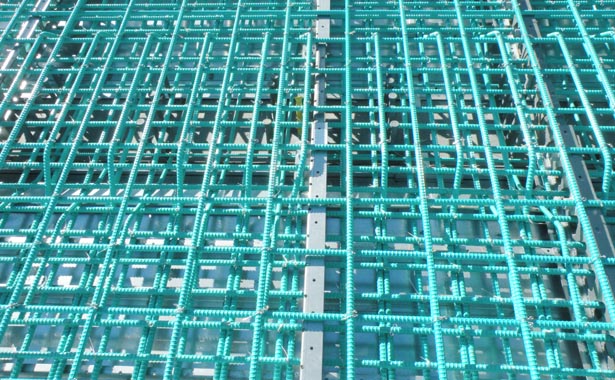

パネルの剛性が高く、強度があるので、鉄筋の固まりを載せても影響ない。

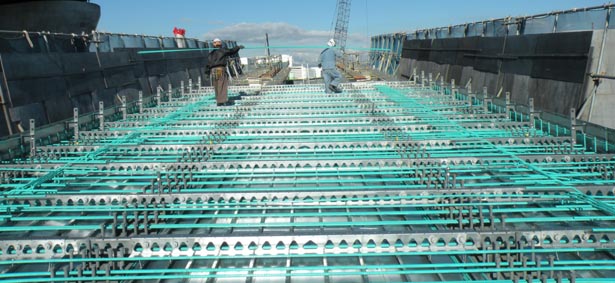

Z大梁の上に配力筋が乗り、その上に主筋が配置されている。
